Planetväxlar
Planetväxlar kombinerar höga vridmoment med kompakt konstruktion och effektiv kraftöverföring. Det gör dem lämpliga för allt från dynamiska servoapplikationer till tunga industriella drivsystem där höga krav ställs på prestanda, tillförlitlighet och livslängd.
SEW-EURODRIVE erbjuder planetväxlar och planetväxelmotorer för olika applikationer och prestandakrav. I vårt sortiment finns allt från precisa servo-planetväxlar till robusta industriella planetväxlar för mycket höga vridmoment.
Tre fördelar med en planetväxel
Höga vridmoment
Planetväxelns konstruktion fördelar belastningen över flera planetdrev. Det gör det möjligt att överföra höga vridmoment samtidigt som växeln kan hållas kompakt.
Kompakt konstruktion
Planetväxlar har hög effekttäthet och lämpar sig därför väl för applikationer där installationsutrymmet är begränsat men kraven på kraftöverföring är höga.
Flexibla lösningar
Planetväxlar finns i olika utföranden, storlekar och utväxlingar och kan anpassas efter applikationens krav på exempelvis vridmoment, varvtal, dynamik och precision.
Vad är en planetväxel?
En planetväxel består av ett solhjul, flera planetdrev och ett ringhjul. Planetdreven roterar runt solhjulet och fördelar belastningen över flera kuggingrepp. Konstruktionen gör det möjligt att överföra höga vridmoment i ett kompakt format och ger planetväxeln hög effekttäthet.
Hitta rätt planetväxel för din applikation
Valet av planetväxel beror på applikationens krav. För tunga industriella drivsystem är höga vridmoment, robust konstruktion och lång livslängd ofta avgörande, medan servoapplikationer ställer högre krav på precision och dynamik.
SEW-EURODRIVE erbjuder därför flera serier av planetväxlar och planetväxelmotorer med olika vridmoment, utväxlingar och utföranden. Utforska alternativen nedan för att hitta rätt lösning för din applikation.
Planetväxel serie P2.e
Kompakta planetväxlar med hög vridmomenttäthet och hög termisk gränseffekt. P2.e lämpar sig för applikationer med begränsat installationsutrymme och höga krav på prestanda.
- Vridmoment: 24,8–124 kNm
- Utväxling: 15,2–332

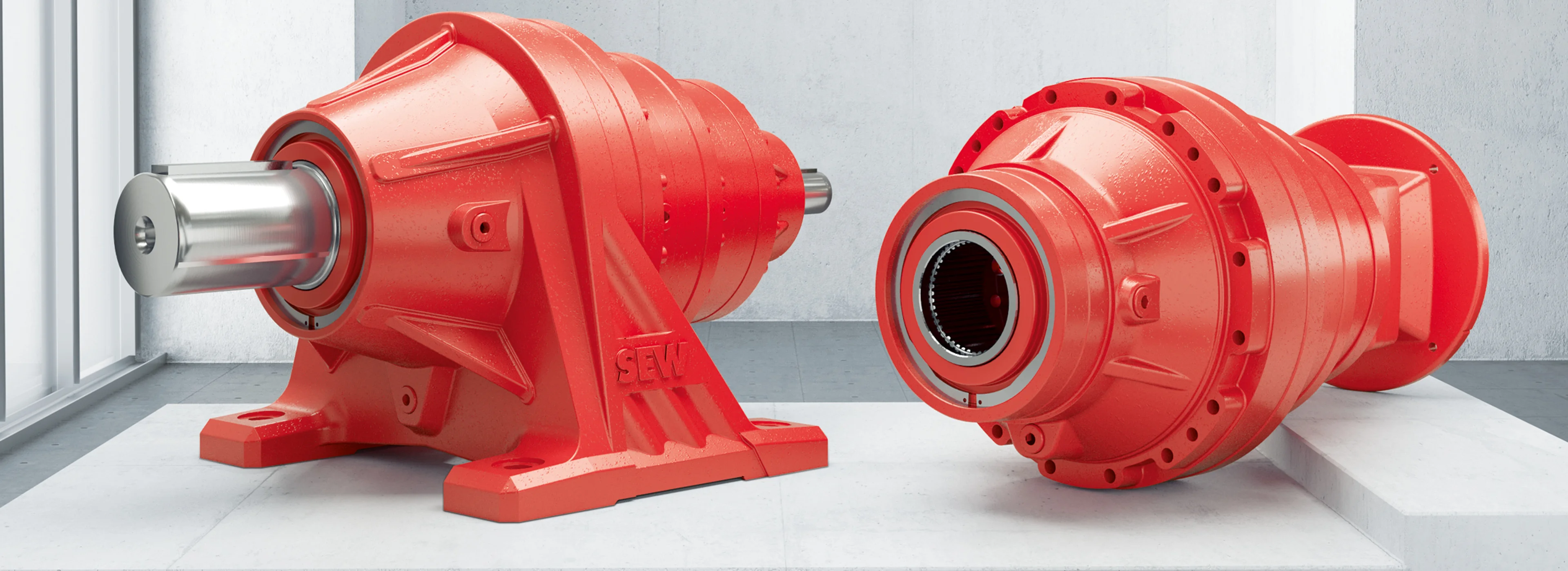

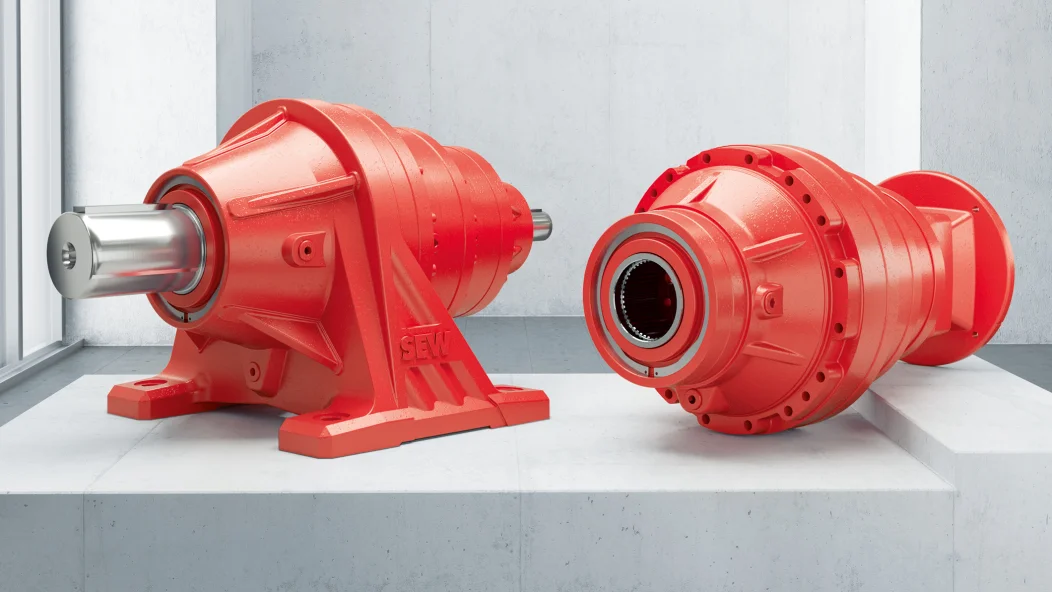

Planetväxlar serie PPK
Kompakta och robusta planetväxlar för krävande applikationer. Belastningen fördelas över flera planetdrev, vilket möjliggör hög effekttäthet och stora utväxlingar i ett kompakt format.
- Vridmoment: 10,7–17,65 kNm
- Utväxling: 65–10 650*
Servo-planetväxelmotorer PxG®CM3C
Kompakta servo-planetväxelmotorer för dynamiska applikationer med höga krav på precision och energieffektivitet. Serien finns i olika motorstorlekar och hastighetsklasser upp till 6 000 r/min.
Läs mer om PxG®CM3C

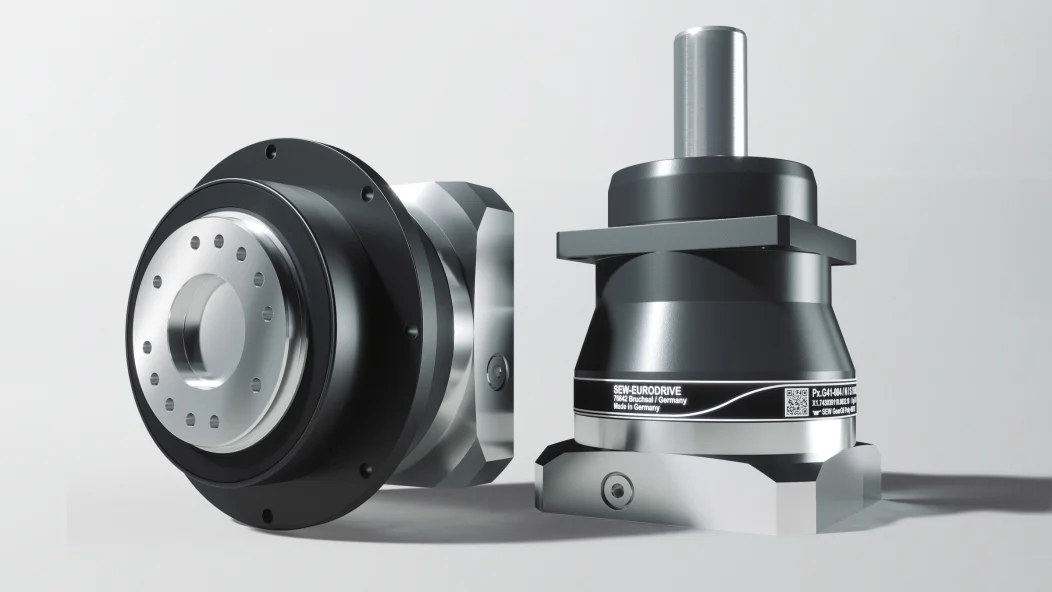

Servo-planetväxel PxG®
Precisa servo-planetväxlar för dynamiska drivsystem. PxG® kombinerar kompakt konstruktion med hög vridstyvhet, precision och lång livslängd.
Servo-planetväxlar PxG®

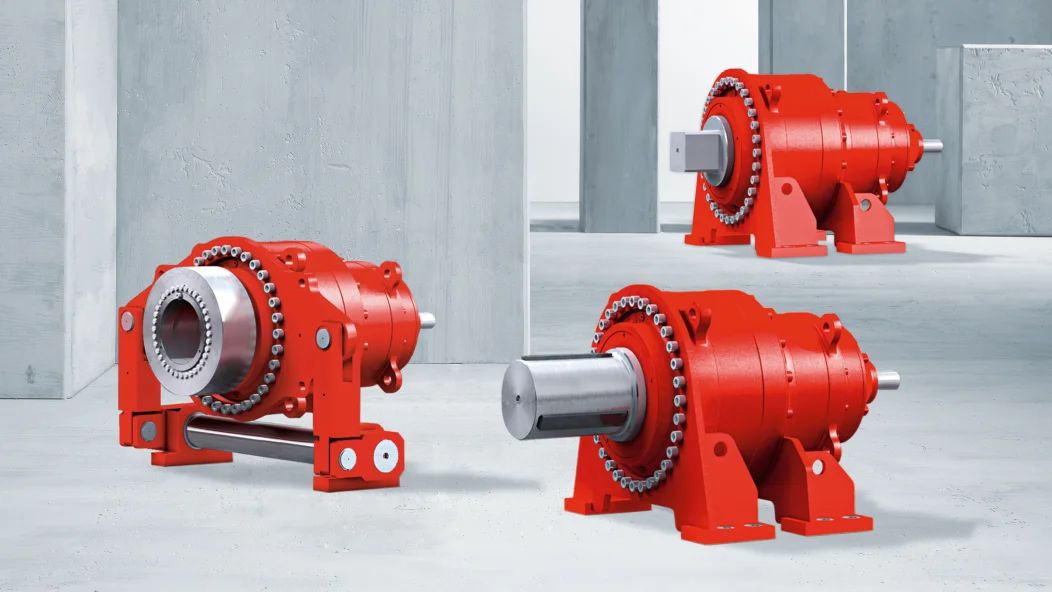

Planetväxlar XP
Kraftfulla industriella planetväxlar för mycket höga vridmoment. XP-serien har kompakt konstruktion och fri ingående axel och är utvecklad för krävande industriella applikationer.
- Vridmoment: 600–5 200 kNm
- Utväxling: 22–3 600*
Planetväxlar P-X.e
Industriella planetväxlar för höga vridmoment och medelhöga utgående varvtal. Kombinationen av planetväxel och primärväxel ger en kompakt och effektiv drivlösning för krävande industriella applikationer.
- Vridmoment: 100–500 kNm
- Utväxling: 160–560
